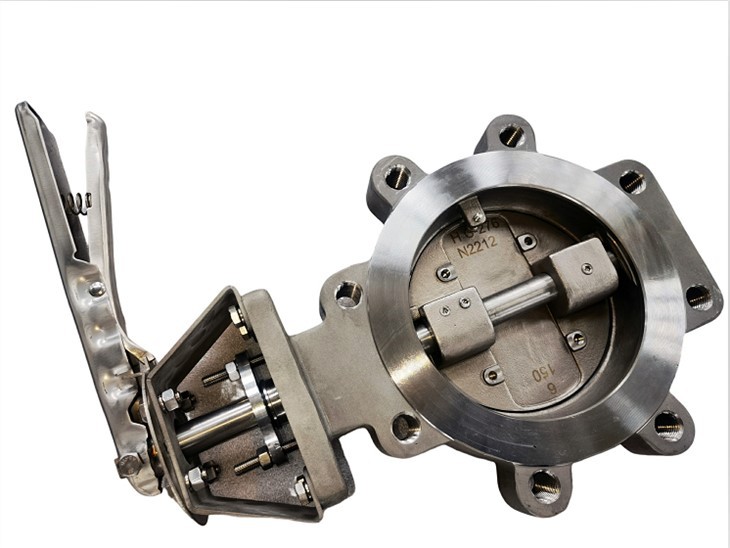

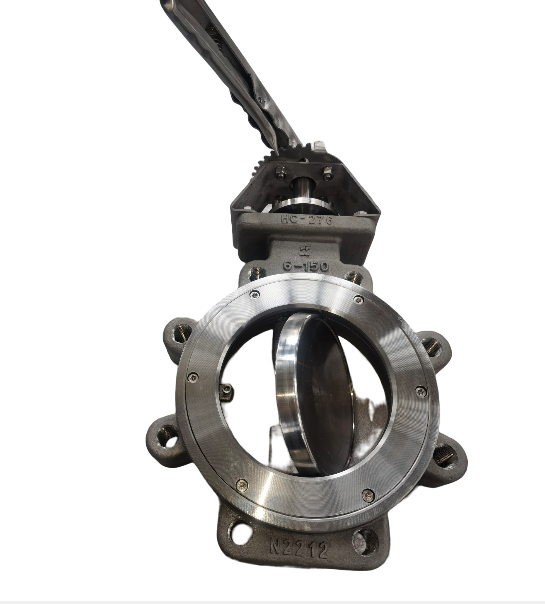

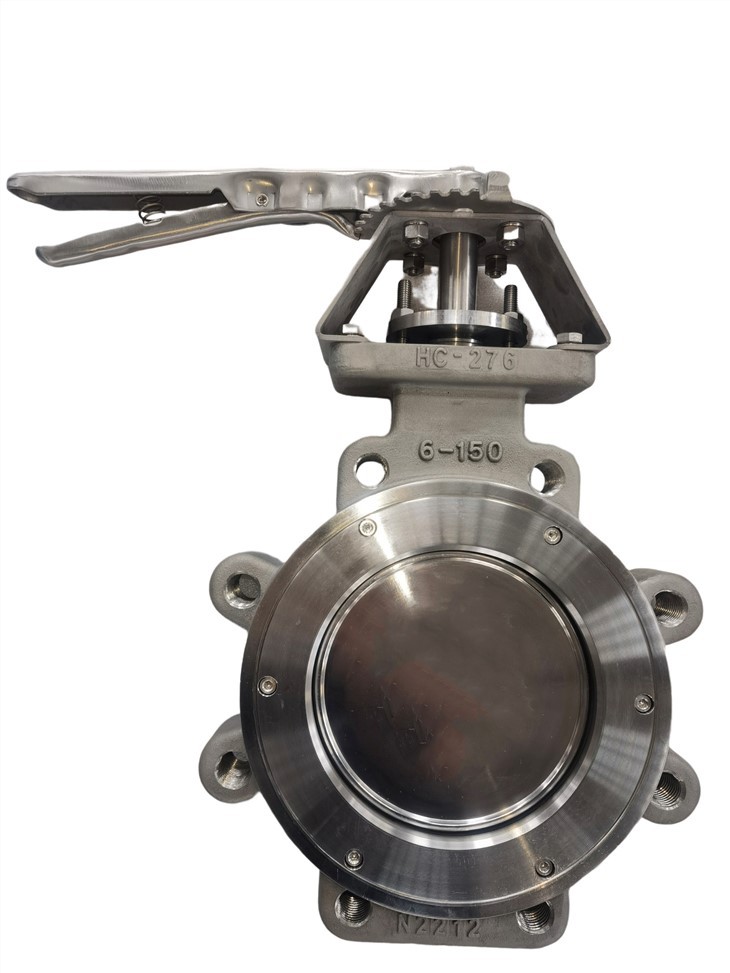

La válvula de mariposa de alto rendimiento taitubv soft-seal adopta un diseño excéntrico doble para lograr una función bidireccional de fugas de 1:1 cero. En el punto de partida del asiento de la válvula, la placa excéntrica de la válvula esférica produce un efecto similar a una leva, que puede alejar la placa de la válvula del asiento de la válvula sin un par excesivo, y la placa de la válvula no entra en contacto con el asiento de la válvula. Este efecto reduce el desgaste del asiento de la válvula, minimiza el fenómeno de deformación y reduce el par de funcionamiento. Cuando la válvula está cerrada, esta acción similar a una leva convierte el movimiento rotativo de la placa de la válvula en un movimiento lineal, empujando efectivamente la placa de la válvula en contacto con el asiento de la válvula, y el contacto de la línea H entre la placa de la válvula y el asiento de la válvula está en contacto con el limpiaparabrisas para garantizar la eficacia en el caso del sellado, evitar la acumulación de impurezas en el medio.

La placa de la válvula se combina con la superficie cónica del vástago de la válvula, y la precisión a juego es alta. Bajo una carga considerable, la placa de la válvula se puede cerrar con precisión, el cierre es fiable y el sellado es estable.

Característica de diseño+

1. El asiento de la válvula combina las ventajas del PTFE y el caucho elástico, es resistente a la corrosión y prolonga la vida útil del asiento de la válvula.

2. El posicionador del asiento de la válvula y el diseño de la ranura del cuerpo de la válvula garantizan el posicionamiento preciso y firme del asiento de la válvula. El posicionador del asiento de la válvula de cara completa utiliza pernos de alta resistencia para conectarse al cuerpo de la válvula de forma equilibrada para garantizar la máxima fuerza de apriete del asiento de la válvula y garantizar el sello road de la tubería.

3. El asiento de la válvula con sellado fiable y buena fuerza de soporte está sellado por la presión del medio de la tubería. Cuanto mayor sea la presión media de la tubería, mayor será la fuerza de sellado. Bajo menor presión o vacío, este tipo de asiento de válvula de refuerzo Diseño, en el estado de su propio almacenamiento de energía, puede proporcionar un mejor rendimiento de sellado, la presión media de la tubería disminuye, el almacenamiento de energía del energizador disminuirá en consecuencia, y el diseño razonable y único asegura la mayor vida útil de la válvula;

4. Proporciona capacidad de sellado hermético bidireccional para medios de tuberías;

5. El asiento de la válvula en sí tiene la capacidad de autoajustarse a los cambios de temperatura media y la presión de la tubería, minimizando así el desgaste del asiento de la válvula;

6. El asiento de la válvula es fácil de reemplazar. Simplemente retire el posicionador del asiento de la válvula, después de que la placa de la válvula se gira a la posición cerrada, coloque el nuevo conjunto del asiento de la válvula en la ranura del cuerpo de la válvula y, a continuación, utilice el posicionador del asiento de la válvula para conectarse firmemente al cuerpo de la válvula. .

Diseño Estándar+

· Diseño: API 609

· Cara a cara: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Extremo de brida: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Extremo de soldadura a tope: ASME B16.25

· Prueba: API598

· Seguro contra incendios: API607 / API6FA

Especificación técnica+

· Tamaño: 2"~ 64" (DN100 ~ DN1600)

· Clase:150Lb ~ 1500Lb / PN6 ~ PN250

· Conexión: Brida doble / Astilla / Oblea (Soldadura a tope como petición)

· Funcionamiento: Manual / Engranaje de gusano / Actuador neumático / Actuador eléctrico

· Temperatura: -60°C a +180°C

· Aplicación: separación de aire / Vapor / plataforma offshore / productos químicos / Petróleo &gas / electricidad solar térmica

Opción de material+

· Cuerpo: Acero al carbono (WCB, LCB, WC6, WC9, C5) /

· Acero inoxidable(CF8,CF8M,CF3,CF3M) /

· Acero inoxidable dúplex(4A,5A,6A) /

· Aleación hastelloy(N-12MV, CW-12MW, CW-2M) /

· Aleación inconel (CY-40,CW-6MC) /

· Aleación monel(M35-1) / Monel 400

· Aleación de bronce de aluminio(C95400,C95500,C95800,AB2C)

· Disco: Acero inoxidable(CF8,CF8M,CF3,CF3M) /

· Aleación dúplex de acero inoxidable(4A,5A,6A)Hastelloy(N-12MV, CW-12MW,CW-2M)/

· Aleación inconel (CY-40,CW-6MC) /

· Aleación monel(M35-1) /

· Aleación de bronce de aluminio(C95400,C95500,C95800,AB2C)

· Tallo: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Asiento del cuerpo: PTFE / RPTFE
