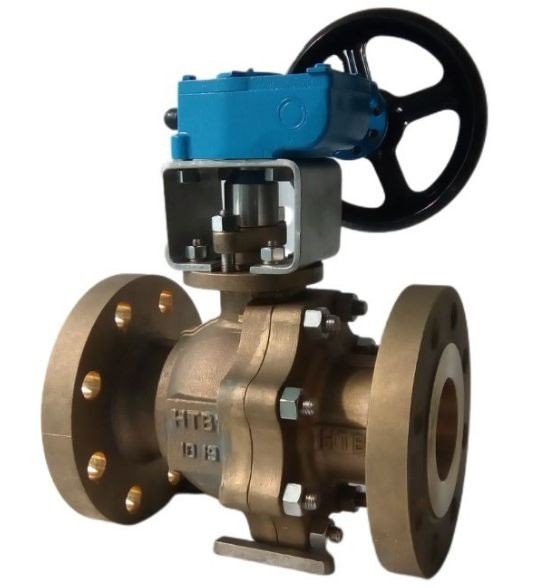

Nuevo catálogo de válvulas de bola de acero forjado Lotoke
CARACTERÍSTICA DE DISEÑO DE LA VÁLVULA DE BOLA
Las válvulas de bola son ampliamente utilizadas en refinación de petróleo, química, fabricación de papel, farmacia, alimentos, energía hidráulica, municipal, acero y otras industrias. Entre ellas, las válvulas de bola de la serie resistentes al azufre-son particularmente adecuadas para tuberías de -distancia larga para la transmisión de gas natural de alta-corrosión con medio de hidrógeno sulfurado y muchas impurezas.
PASO REDUCIDO COMPLETO
Con el fin de satisfacer las diferentes necesidades de los clientes, ofrecemos dos series de válvulas de bola, válvulas de bola de paso total y de paso reducido. El diámetro interno del canal de las válvulas de bola de paso total es consistente con el diámetro interno de la tubería, lo que no solo puede minimizar la resistencia del fluido sino también facilitar la limpieza de la tubería.
La resistencia a los fluidos de las válvulas de bola con orificio con cuello es mucho menor que la de la válvula de globo con el mismo calibre, mientras que su peso es un 30 por ciento más ligero que el de las válvulas de bola con el mismo calibre. Como resultado, puede reducir efectivamente tanto el costo como el precio de producción, y es relativamente ampliamente utilizado.

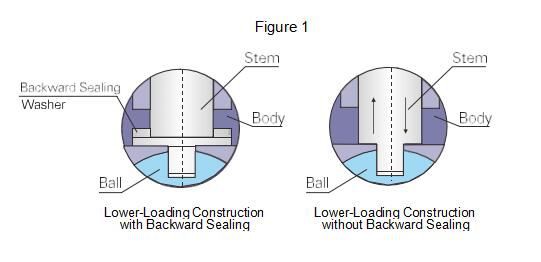

BL .OW - VÁSTAGO A PRUEBA El vástago es de descarga, con su estructura de estanqueidad invertida con junta de estanqueidad. The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1). |  |

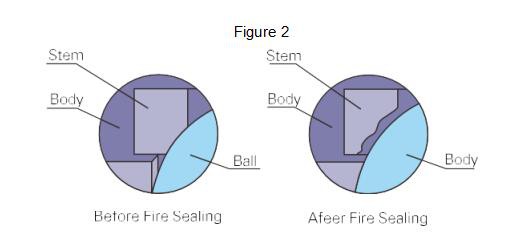

SELLADO DE ASIENTO A PRUEBA DE FUEGO According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2). |  |

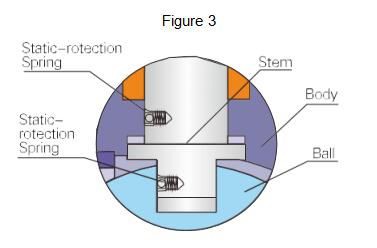

CONSTRUCCIÓN DE PROTECCIÓN ESTÁTICA- La válvula de bola podría diseñarse como una construcción de protección estática- según se requiera, es decir, montaje resorte conductor entre el cuerpo del globo y el vástago, o entre el vástago y el cuerpo. Allí, después de que la estática generada durante la apertura de la válvula podría conducirse a las tuberías y luego conectarse a tierra a través del -paso estático preestablecido para eliminar la estática. El diseño funciona para evitar la ignición del medio combustible por fuego estático-golpeando la seguridad del sistema. (Como se muestra en la Figura 3) |  |
DISPOSITIVO DE INTERBLOQUEO Para las válvulas instaladas al aire libre, aquellas que impiden el funcionamiento inadecuado de las válvulas y las válvulas, en las que la colisión de su vástago en ocasiones de vibración relativamente violenta provoca fácilmente un funcionamiento inadecuado, se puede establecer un orificio de bloqueo en la posición completamente abierta o en la posición completamente cerrada. y se puede usar un candado si es necesario, con el propósito de asegurar la seguridad (Figura 4). |  |

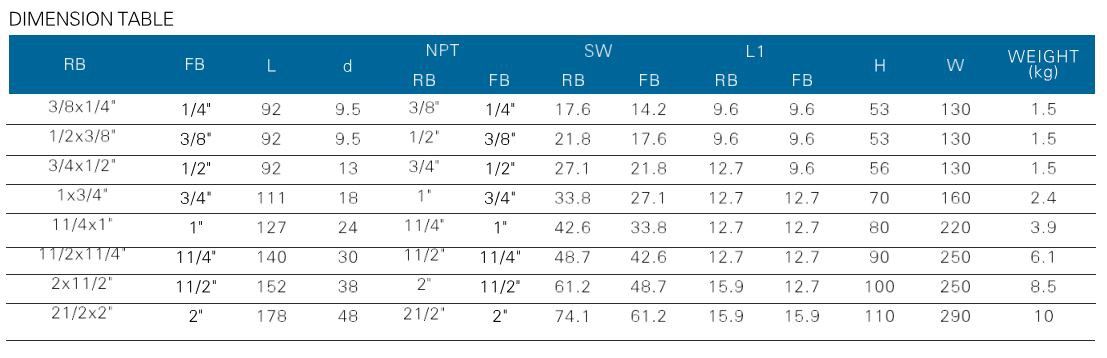

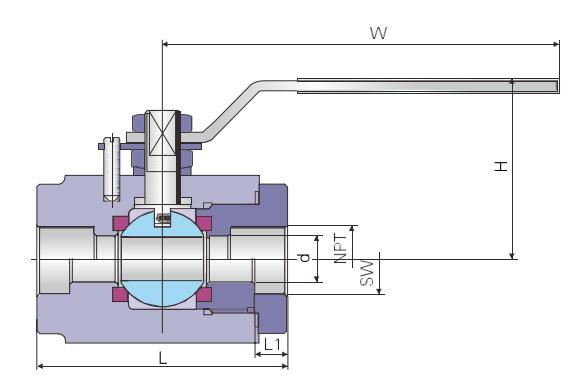

2 VÁLVULAS DE BOLA DE ACERO FORJADO 800L .B/1500L ,B

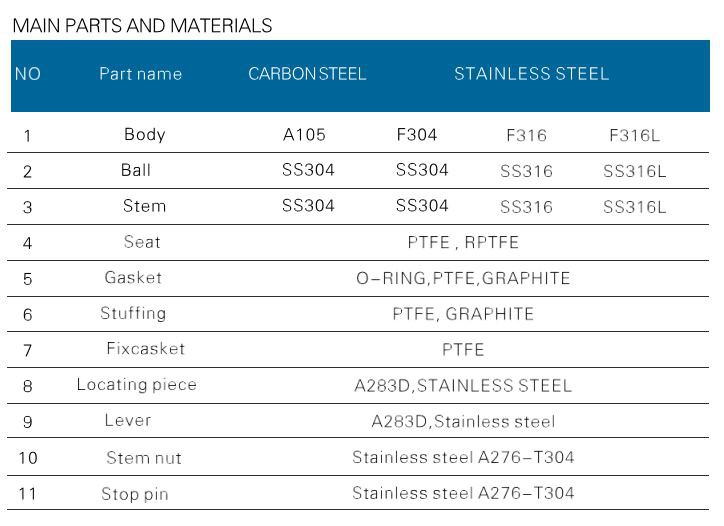

ESPECIFICACIONES DE LA APLICACIÓN 1. Design and manufacture conform to BS5351 MSS SP-118 2. Connection ends conform to: 1). Los extremos soldados Scoket cumplen con ANSI B16.11 2).Los extremos de los tornillos cumplen con ANSI B1.12.1 3). Los extremos soldados a tope - cumplen con ANSI B16.25 3. Test and inspection conform to API598 4. Materials conform to ANSI/ASTM |  |
CLASIFICACIÓN DE LA PRESIÓN DEL CUERPO DE LA VÁLVULA Clase 800, Max 1920 psig@100 grados F Clase 1 500, Max 3600 psig@100 grados F |  |
2 VÁLVULAS DE BOLA DE ACERO FORJADO 800LB/1500LB
 | ESPECIFICACIONES DE LA APLICACIÓN 1. El diseño y la fabricación cumplen con BS5351 MSS SP-118. 2 Los extremos de conexión cumplen con: 1). Los extremos Scoket soldados cumplen con ANSI B16.11 2). Los extremos de los tornillos cumplen con ANSI B1.12. 1 3). Los extremos-soldados a tope cumplen conANSI B16 25 3. Prueba e inspección conforme a API598 4. Los materiales cumplen con ANSI/ASTM |
 | CLASIFICACIÓN DE LA PRESIÓN DEL CUERPO DE LA VÁLVULA Clase 800, Max 1920 psig@100 grados F Clase 1 500, Max 3600 psig@100 grados F |
3 VÁLVULAS DE BOLA DE ACERO FORJADO 2500LB

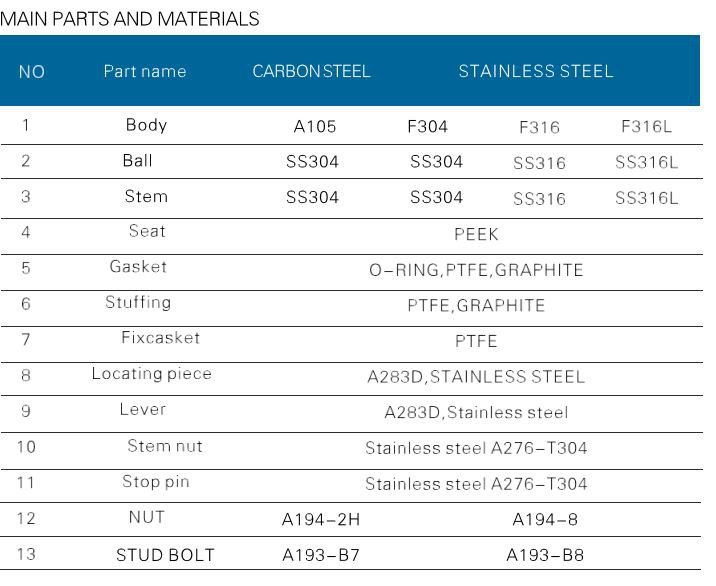

ESPECIFICACIONES DE LA APLICACIÓN 1. Diseño y fabricación conforme a BS5351 MSS SP-118 2 Los extremos de conexión cumplen con: 1). Los extremos Scoket soldados cumplen con ANSI B16.11 2). Los extremos de los tornillos cumplen con ANSI B1.12. 1 3). Los extremos-soldados a tope cumplen con ANSI B16. 25 3. Prueba e inspección conforme a API598 4. Los materiales cumplen con ANSI/ASTM |  |
CLASIFICACIÓN DE LA PRESIÓN DEL CUERPO DE LA VÁLVULA Clase 2500, Max 6000 psig@100 grados F |  |

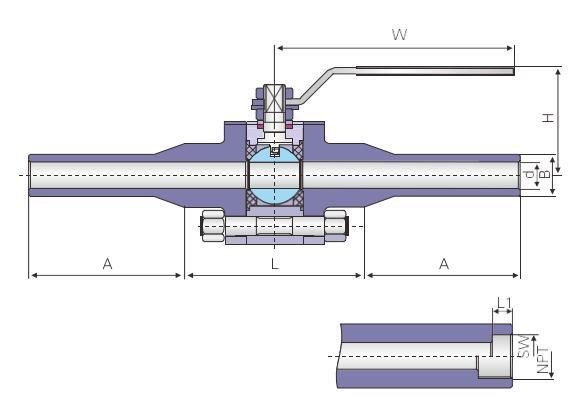

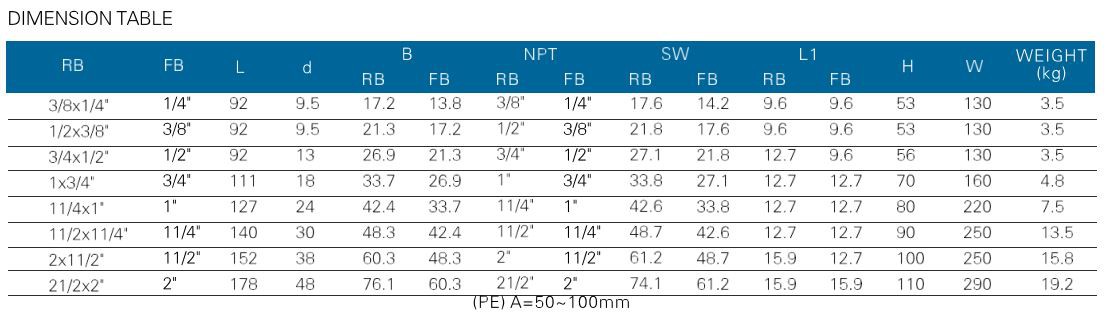

CON EXTREMOS DE TUBO DE 100MM 3 VÁLVULAS DE BOLA DE ACERO FORJADO 800LB -1500LB
 | ESPECIFICACIONES DE LA APLICACIÓN 1. Diseño y fabricación conforme a BS5351 MSS SP-118 2 Los extremos de conexión cumplen con: 1). Los extremos Scoket soldados cumplen con ANSI B16. 11 2). Los extremos de los tornillos cumplen con ANSI B1.12.1 3). Los extremos-soldados a tope cumplen conANSI B16. 25 3. Prueba e inspección conforme a API598 4. Los materiales cumplen con ANSI/ASTM |
 | CLASIFICACIÓN DE LA PRESIÓN DEL CUERPO DE LA VÁLVULA Clase 800, Max 1 920 psig@ 100 grados F Clase 1 500, Max 3600 psig@100 F |
