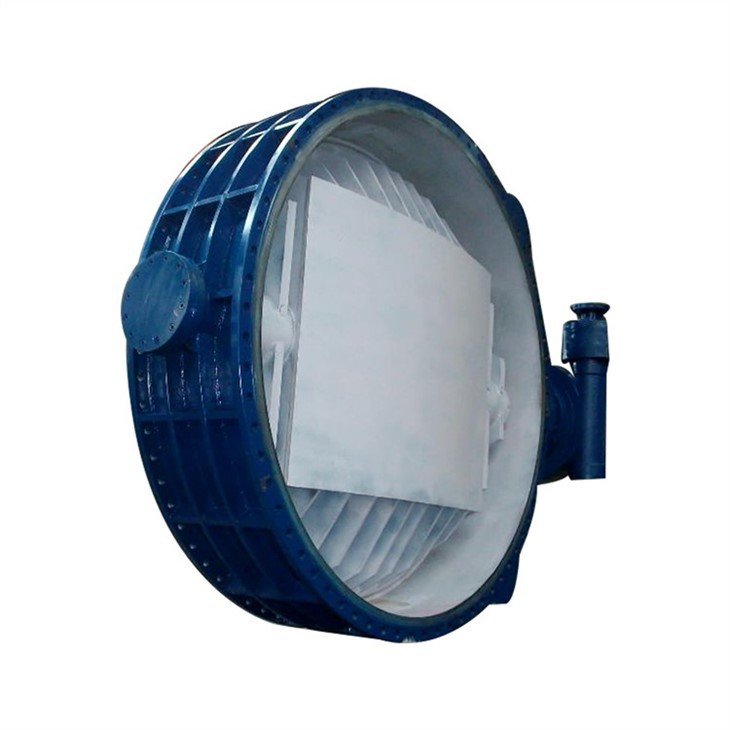

Los productos de la serie de válvulas de mariposa de sellado duro de niveles múltiples y triple excéntrico son válvulas de mariposa de larga duración que ahorran energía. Su estructura adopta el principio de diseño de núcleo tridimensional, el asiento de la válvula adopta una estructura multicapa compatible con sellado duro y blando, procesamiento exquisito y tecnología avanzada. Este producto está compuesto por componentes principales como cuerpo de válvula, placa de mariposa, asiento de válvula de niveles múltiples, vástago de válvula y mecanismo de transmisión. Por lo tanto, se usa ampliamente en metalurgia, energía eléctrica, petróleo, industria química, aire, gas, gas combustible, suministro y drenaje de agua y otras tuberías de medios corrosivos.

Debido a que la válvula de mariposa de este producto adopta el diseño del principio excéntrico tridimensional, la trayectoria del movimiento espacial de la superficie de sellado se idealiza y no hay fricción ni interferencia entre las superficies de sellado, y el material de sellado se selecciona de manera apropiada, de modo que el La válvula de mariposa tiene un rendimiento de sellado y resistencia a la corrosión. , Se han garantizado de forma fiable la resistencia a altas temperaturas y la resistencia al desgaste.

Característica de diseño +

· 1. El par de apertura es pequeño, flexible y conveniente, ahorra mano de obra y energía.

· 2. La estructura con núcleo tridimensional hace que la placa de mariposa esté cada vez más apretada. Su rendimiento de sellado es confiable y sin fugas.

· 3. resistencia a alta presión, resistencia a la corrosión, resistencia al desgaste, larga vida útil, etc.

· 4. Anillo de sellado renovable

· 5. Vástago a prueba de explosiones

· 6. Embalaje de bajas emisiones

Estándar de diseño +

· Diseño: API 609

· Cara a cara: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Extremo de brida: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Extremo de soldadura a tope: ASME B16.25

· Prueba: API598

· Seguro contra incendios: API607 / API6FA

Especificación técnica +

· Tamaño: 2 ”~ 80” (DN50 ~ DN2000)

· Clase: 150LB ~ 600LB / PN6 ~ PN100

· Conexión: Doble brida / Soldadura a tope / Lug / Wafer

· Funcionamiento: Sinfín / Actuador neumático / Actuador eléctrico

· Temperatura: -100 ~ 550 ℃

· Aplicación: Tratamiento de agua / Química / Planta de energía / Industria siderúrgica

Opción de material +

· Cuerpo& Disco: acero al carbono (WCB, LCB)

· Acero inoxidable (CF8, CF8M, CF3, CF3M) /

· Acero inoxidable dúplex (4A, 5A, 6A) /

· Aleación Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Aleación de Inconel (CY-40, CW-6MC) /

· Aleación de Monel (M35-1) /

· Aleación de aluminio y bronce (C95400, C95500, C95800, AB2C)

· Potencia: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanio

· Sellado de disco: Sellado laminado (SS316+grafito, SS316+PTFE, SS316+RPTFE)

· Asiento del cuerpo: revestimiento 13Cr / revestimiento SS304 / revestimiento SS316 / revestimiento STL
